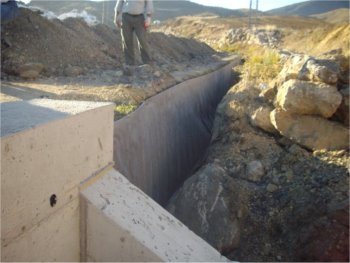

Geocompuesto para zanja drenante
NGC020 Geocompuesto para zanja drenante
Geocompuesto drenante, formado por un núcleo semirrígido drenante, de estructura alveolar doble bicúspide de polietileno de alta densidad, totalmente envuelto en un geotextil a base de filamentos de polipropileno no tejido, con una bolsa en la parte inferior, diseñada como dispositivo colector para contener la correspondiente tubería de drenaje, con una capacidad drenante de 0,85 l/m·s (presión 20kPa, gradiente i=1), con una resistencia a la tracción longitudinal de 20,6 kN/m, una resistencia a la tracción transversal de 20,3 kN/m y 5 mm de espesor, para zanja drenante de 30 cm de profundidad con tubería de 110 mm de diámetro. Colocación en obra: con solapes y con rosetas (2 ud/m).
Precio

$u 232,01

m
Exportación
Arrastrar BC3 sobre 'Arquímedes' u otro programa de cómputos y presupuestos. Arrastrar BC3 sobre 'Arquímedes'. Abrir este contenido en 'Excel' Abrir este contenido en 'Excel 2003' o anteriores
Enviar sugerencia

Uso
Capacidad drenante (l/m·s)
Profundidad de la zanja (cm)
Diámetro del tubo (mm)
Número de fijaciones por m

Ítem

Unidad

Descripción

Cantidad

Costo

unitario

Precio

parcial

1



Materiales



mt14geo020aa

m

Geocompuesto drenante, formado por un núcleo semirrígido drenante, de estructura alveolar doble bicúspide de polietileno de alta densidad, totalmente envuelto en un geotextil a base de filamentos de polipropileno no tejido, con una bolsa en la parte inferior, diseñada como dispositivo colector para contener la correspondiente tubería de drenaje, con una capacidad drenante de 0,85 l/m·s (presión 20kPa, gradiente i=1), con una resistencia a la tracción longitudinal de 20,6 kN/m, una resistencia a la tracción transversal de 20,3 kN/m y 5 mm de espesor, para zanja drenante de 30 cm de profundidad.

1,100

199,48

219,43

mt15pao010a

Ud

Roseta, para fijación de lámina drenante.

2,000

1,14

2,28


Subtotal materiales:

221,71

2



Mano de obra



mo041

h

Oficial albañil de construcción de obra civil.

0,009

377,17

3,39

mo087

h

Medio oficial albañil de construcción de obra civil.

0,009

261,88

2,36


Subtotal mano de obra:

5,75

3



Herramientas




%

Herramientas

2,000

227,46

4,55

Coste de mantenimiento decenal: $u 11,60 en los primeros 10 años.

Costos directos (1+2+3):

232,01

PARTIDA NGC020: GEOCOMPUESTO PARA ZANJA DRENANTE.


CARACTERÍSTICAS TÉCNICAS

Geocompuesto drenante, formado por un núcleo semirrígido drenante, de estructura alveolar doble bicúspide de polietileno de alta densidad, totalmente envuelto en un geotextil a base de filamentos de polipropileno no tejido, con una bolsa en la parte inferior, diseñada como dispositivo colector para contener la correspondiente tubería de drenaje, con una capacidad drenante de 0,85 l/m·s (presión 20kPa, gradiente i=1), con una resistencia a la tracción longitudinal de 20,6 kN/m, una resistencia a la tracción transversal de 20,3 kN/m y 5 mm de espesor, para zanja drenante de 30 cm de profundidad con tubería de 110 mm de diámetro. Colocación en obra: con solapes y con rosetas (2 ud/m).



CRITERIO DE CÓMPUTO EN PROYECTO

Longitud medida según documentación gráfica de Proyecto.



CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS ANÁLISIS DE PRECIOS


DEL SOPORTE.

Se comprobará que el trazado de las zanjas corresponde con el de Proyecto. El terreno del interior de la zanja, además de libre de agua, deberá estar limpio de residuos, tierras sueltas o disgregadas y vegetación.


AMBIENTALES.

Se suspenderán los trabajos cuando llueva con intensidad, nieve o exista viento excesivo.



FASES DE EJECUCIÓN.

Colocación del geocompuesto. Resolución de solapes y uniones. Resolución de puntos singulares. Fijación del geocompuesto.



CRITERIO DE CÓMPUTO EN OBRA Y CONDICIONES DE ABONO

Se medirá la longitud realmente ejecutada según especificaciones de Proyecto.
