IFB006

m

Tubería para alimentación de agua potable, enterrada.

$u 1.035,95

Tubería para alimentación de agua potable, enterrada, formada por tubo de acero galvanizado estirado sin soldadura, serie M, de 1 1/4" DN 32 mm de diámetro y 3,2 mm de espesor, colocado sobre cama de arena de 10 cm de espesor, en el fondo de la zanja previamente excavada, debidamente compactada y nivelada con pisón vibrante de guiado manual, relleno lateral compactando hasta los riñones y posterior relleno con la misma arena hasta 10 cm por encima de la generatriz superior de la tubería. Incluso protección de la tubería metálica con cinta anticorrosiva, accesorios y piezas especiales. El precio no incluye la excavación ni el relleno del trasdós.

Ítem

Unidad

Descripción

Cantidad

Costo

unitario

Precio

parcial

1

Materiales

mt01ara010a

m³

Arena con granulometría de 0 a 5 mm de diámetro, limpia.

0,092

478,37

44,01

mt08tag015eg

m

Tubo de acero galvanizado estirado sin soldadura, serie M, de 1 1/4" DN 32 mm de diámetro y 3,2 mm de espesor, con el precio incrementado el 30% en concepto de accesorios y piezas especiales.

1,000

663,81

663,81

mt08tap010a

m

Cinta anticorrosiva, de 5 cm de ancho, para protección de materiales metálicos enterrados, según DIN 30672.

4,010

23,23

93,15

Subtotal materiales:

800,97

2

Mano de obra

mo020

h

Oficial albañil de construcción.

0,080

363,15

29,05

mo113

h

Peón de construcción.

0,080

242,79

19,42

mo008

h

Oficial plomero.

0,266

373,16

99,26

mo107

h

Medio oficial plomero.

0,266

251,66

66,94

Subtotal mano de obra:

214,67

3

Herramientas

%

Herramientas

2,000

1.015,64

20,31

Coste de mantenimiento decenal: $u 51,80 en los primeros 10 años.

Costos directos (1+2+3):

1.035,95

PARTIDA IFB006: TUBERÍA PARA ALIMENTACIÓN DE AGUA POTABLE, ENTERRADA.

MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN EL ANÁLISIS DE PRECIO.

Para evitar que se produzca el fenómeno electroquímico de la corrosión galvánica entre metales con diferente potencial, se tomarán las siguientes medidas: evitar el contacto físico entre ellos, aislar eléctricamente los metales con diferente potencial y evitar el contacto entre los elementos metálicos y el yeso. En caso de utilizar instalaciones mixtas de cobre y acero galvanizado, el acero se colocará aguas arriba y se colocará entre ambos un manguito antielectrolítico. La tubería se protegerá contra las agresiones de todo tipo de morteros, del contacto con el agua en su superficie exterior y de la agresión del terreno, con revestimiento de polietileno, de material bituminoso o de resina epoxídica.

CARACTERÍSTICAS TÉCNICAS

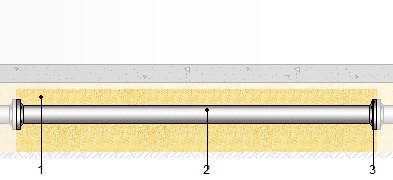

Tubería para alimentación de agua potable, enterrada, formada por tubo de acero galvanizado estirado sin soldadura, serie M, de 1 1/4" DN 32 mm de diámetro y 3,2 mm de espesor, colocado sobre cama de arena de 10 cm de espesor, en el fondo de la zanja previamente excavada, debidamente compactada y nivelada con pisón vibrante de guiado manual, relleno lateral compactando hasta los riñones y posterior relleno con la misma arena hasta 10 cm por encima de la generatriz superior de la tubería. Incluso protección de la tubería metálica con cinta anticorrosiva, accesorios y piezas especiales.

CRITERIO DE CÓMPUTO EN PROYECTO

Longitud medida según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS ANÁLISIS DE PRECIOS

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes.

CRITERIO DE CÓMPUTO EN OBRA Y CONDICIONES DE ABONO

Se medirá la longitud realmente ejecutada según especificaciones de Proyecto.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio no incluye la excavación ni el relleno del trasdós.
