UCM010

m²

Cobertura metálica.

$u 2.474,45

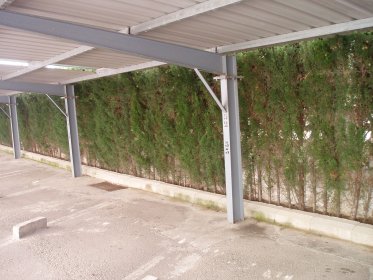

Estructura para cobertura de plazas de estacionamiento situadas al aire libre, compuesta de: fundación de hormigón armado, realizada con hormigón H-21, condición de exposición no agresiva, tamaño máximo del agregado 19,0 mm, ámbito de consistencia A-3, premezclado, y vertido desde camión, y acero ADN 420; pórticos de acero A 36, en perfiles laminados en caliente y techo metálico formada con chapa perfilada de acero galvanizado de 0,6 mm de espesor.

Ítem

Unidad

Descripción

Cantidad

Costo

unitario

Precio

parcial

1

Materiales

mt10hmf080Ee

m³

Hormigón masivo H-15, clase de exposición ambiental A1, tamaño máximo del agregado 19 mm, consistencia muy plástica, premezclado, según CIRSOC 201 2005.

0,010

6.039,05

60,39

mt10haf071alc

m³

Hormigón H-21, condición de exposición no agresiva, tamaño máximo del agregado 19 mm, ámbito de consistencia A-3, premezclado, según CIRSOC 201 1982.

0,100

6.277,32

627,73

mt07aco090b

kg

Acero en barras nervuradas, ADN 420, de varios diámetros, según IRAM-IAS U 500-528.

4,000

71,50

286,00

mt07aco020a

Ud

Separador homologado para fundaciones.

0,800

3,50

2,80

mt07ala000f

kg

Acero laminado A 36, en perfiles laminados en caliente, según ASTM A 36, marquesinas, para aplicaciones estructurales, incluso placas de anclaje a fundación, correas y piezas especiales.

17,500

51,88

907,90

mt27pfi010

l

Imprimación de secado rápido, formulada con resinas alquídicas modificadas y fosfato de zinc.

0,167

145,79

24,35

mt13ccg010a

m²

Chapa perfilada de acero galvanizado, espesor 0,6 mm.

1,050

188,76

198,20

mt13ccg030d

Ud

Tornillo autorroscante de 6,5x70 mm de acero inoxidable, con arandela.

3,000

15,10

45,30

Subtotal materiales:

2.152,67

2

Equipo

mq01ret020b

h

Retrocargadora sobre neumáticos, de 70 kW.

0,117

931,85

109,03

mq08sol010

h

Equipo de oxicorte, con acetileno como combustible y oxígeno como comburente.

0,012

188,05

2,26

mq08sol020

h

Equipo y elementos auxiliares para soldadura eléctrica.

0,012

79,10

0,95

Subtotal equipo:

112,24

3

Mano de obra

mo042

h

Oficial en hormigón.

0,035

260,83

9,13

mo089

h

Medio oficial en hormigón.

0,035

178,56

6,25

mo018

h

Oficial cerrajero.

0,234

252,34

59,05

mo059

h

Medio oficial cerrajero.

0,234

170,69

39,94

Subtotal mano de obra:

114,37

4

Herramientas

%

Herramientas

4,000

2.379,28

95,17

Coste de mantenimiento decenal: $u 346,42 en los primeros 10 años.

Costos directos (1+2+3+4):

2.474,45

PARTIDA UCM010: COBERTURA METÁLICA.

CARACTERÍSTICAS TÉCNICAS

Suministro y montaje de estructura para cobertura de plazas de estacionamiento situadas al aire libre, compuesta de: CIMENTACIÓN: formada por zapatas y correas de hormigón armado sobre capa de hormigón de limpieza, realizadas con hormigón H-21, condición de exposición no agresiva, tamaño máximo del agregado 19,0 mm, ámbito de consistencia A-3, premezclado, y vertido desde camión, y acero ADN 420; PÓRTICOS: formados por columnas, vigas y correas de acero A 36, en perfiles laminados en caliente, mediante uniones soldadas, con imprimación anticorrosiva realizada en taller; CUBIERTA: formada con chapa perfilada de acero galvanizado de 0,6 mm de espesor, fijada a correa estructural. Incluso parte proporcional de excavación, placas de anclaje a fundación, curado del hormigón, solapes, accesorios de fijación, remates laterales, juntas de estanqueidad, encuentros y piezas especiales de remate. Trabajado y montado en taller y colocado en obra.

CRITERIO DE CÓMPUTO EN PROYECTO

Superficie medida en verdadera magnitud, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS ANÁLISIS DE PRECIOS

PROCESO DE EJECUCIÓN

CRITERIO DE CÓMPUTO EN OBRA Y CONDICIONES DE ABONO

Se medirá, en verdadera magnitud, la superficie realmente ejecutada según especificaciones de Proyecto.
