IUS071

Ud

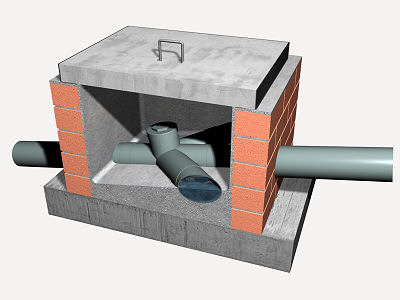

Cámara de inspección de mampostería.

$u 4.812,83

Cámara de inspección de paso, registrable, de obra de mampostería, de dimensiones interiores 50x50x50 cm, con tapa prefabricada de hormigón armado, sobre solera de hormigón masivo.

Ítem

Unidad

Descripción

Cantidad

Costo

unitario

Precio

parcial

1

Materiales

mt10hmf080we

m³

Hormigón masivo H-35, clase de exposición ambiental A1+Q2, tamaño máximo del agregado 19 mm, consistencia muy plástica, premezclado, según CIRSOC 201 2005.

0,182

6.794,80

1.236,65

mt04lma010b

Ud

Ladrillo cerámico macizo de elaboración mecánica para revestir, 25x12x5 cm.

100,000

6,69

669,00

mt08aaa010a

m³

Agua.

0,013

39,91

0,52

mt01arg005a

t

Arena de cantera, para mortero preparado en obra.

0,088

529,76

46,62

mt08cem000g

kg

Cemento gris en sacos.

17,738

7,65

135,70

mt11var130

Ud

Colector de conexión de PVC, con tres entradas y una salida, con tapa de registro.

1,000

1.149,49

1.149,49

mt08adt010

kg

Aditivo hidrófugo para impermeabilización de morteros u hormigones.

0,169

31,93

5,40

mt11var100

Ud

Conjunto de elementos necesarios para garantizar el cierre hermético al paso de olores mefíticos en cámaras de inspección de desagües cloacales, compuesto por: angulares y chapas metálicas con sus elementos de fijación y anclaje, junta de neopreno, aceite y demás accesorios.

1,000

252,88

252,88

mt11arf010b

Ud

Tapa de hormigón armado prefabricada, 60x60x5 cm.

1,000

536,43

536,43

Subtotal materiales:

4.032,69

2

Equipo

mq06hor010

h

Hormigonera.

0,042

42,51

1,79

Subtotal equipo:

1,79

3

Mano de obra

mo041

h

Oficial albañil de construcción de obra civil.

1,817

223,39

405,90

mo087

h

Medio oficial albañil de construcción de obra civil.

1,818

152,96

278,08

Subtotal mano de obra:

683,98

4

Herramientas

%

Herramientas

2,000

4.718,46

94,37

Coste de mantenimiento decenal: $u 240,64 en los primeros 10 años.

Costos directos (1+2+3+4):

4.812,83

PARTIDA IUS071: CÁMARA DE INSPECCIÓN DE MAMPOSTERÍA.

CARACTERÍSTICAS TÉCNICAS

Formación de cámara de inspección de paso, registrable, enterrada, construida con mampostería de ladrillo cerámico macizo, de 1/2 pie de espesor, asentado con mortero de cemento, confeccionado en obra, dosificación 1:6, de dimensiones interiores 50x50x50 cm, sobre solera de hormigón masivo H-35, clase de exposición ambiental A1+Q2, tamaño máximo del agregado 19,0 mm, consistencia muy plástica de 15 cm de espesor, formación de pendiente mínima del 2%, con el mismo tipo de hormigón, enfoscada y bruñida interiormente con mortero de cemento, confeccionado en obra, con aditivo hidrófugo, dosificación 1:3 formando aristas y esquinas a media caña, cerrada superiormente con tapa prefabricada de hormigón armado con cierre hermético al paso de los olores mefíticos. Incluso mortero para sellado de juntas y colector de conexión de PVC, de tres entradas y una salida, con tapa de registro, para encuentros. El precio no incluye la excavación ni el relleno del trasdós.

CRITERIO DE CÓMPUTO EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS ANÁLISIS DE PRECIOS

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes y obturaciones. Se taparán todas las cámaras de inspección para evitar accidentes.

CRITERIO DE CÓMPUTO EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.
